Slide Cầu Chì Và Cầu Dao Tự Động – Tổng Hợp Kiến Thức Thiết Bị Bảo Vệ Điện

Slide cầu chì và cầu dao tự động là tài liệu trực quan giúp người học nhanh chóng nắm bắt kiến thức về các thiết bị bảo vệ điện quan trọng trong mạch điện dân dụng và hệ thống điện công nghiệp.

Với nội dung logic, hình ảnh minh họa rõ ràng và cấu trúc khoa học, bộ slide hỗ trợ hiệu quả cho việc giảng dạy và thuyết trình.

Giới thiệu chung về thiết bị bảo vệ điện

Thiết bị bảo vệ điện đóng vai trò quan trọng trong việc đảm bảo an toàn cho hệ thống điện và con người.

Trong đó, cầu chì và CB (circuit breaker) là hai thiết bị phổ biến nhất, giúp bảo vệ hệ thống khỏi các sự cố như quá tải và ngắn mạch.

Chúng được ứng dụng rộng rãi trong:

• Mạch điện dân dụng
  Hệ thống điện công nghiệp

• Thiết bị điện gia đình

Cầu chì là gì? Nguyên lý hoạt động

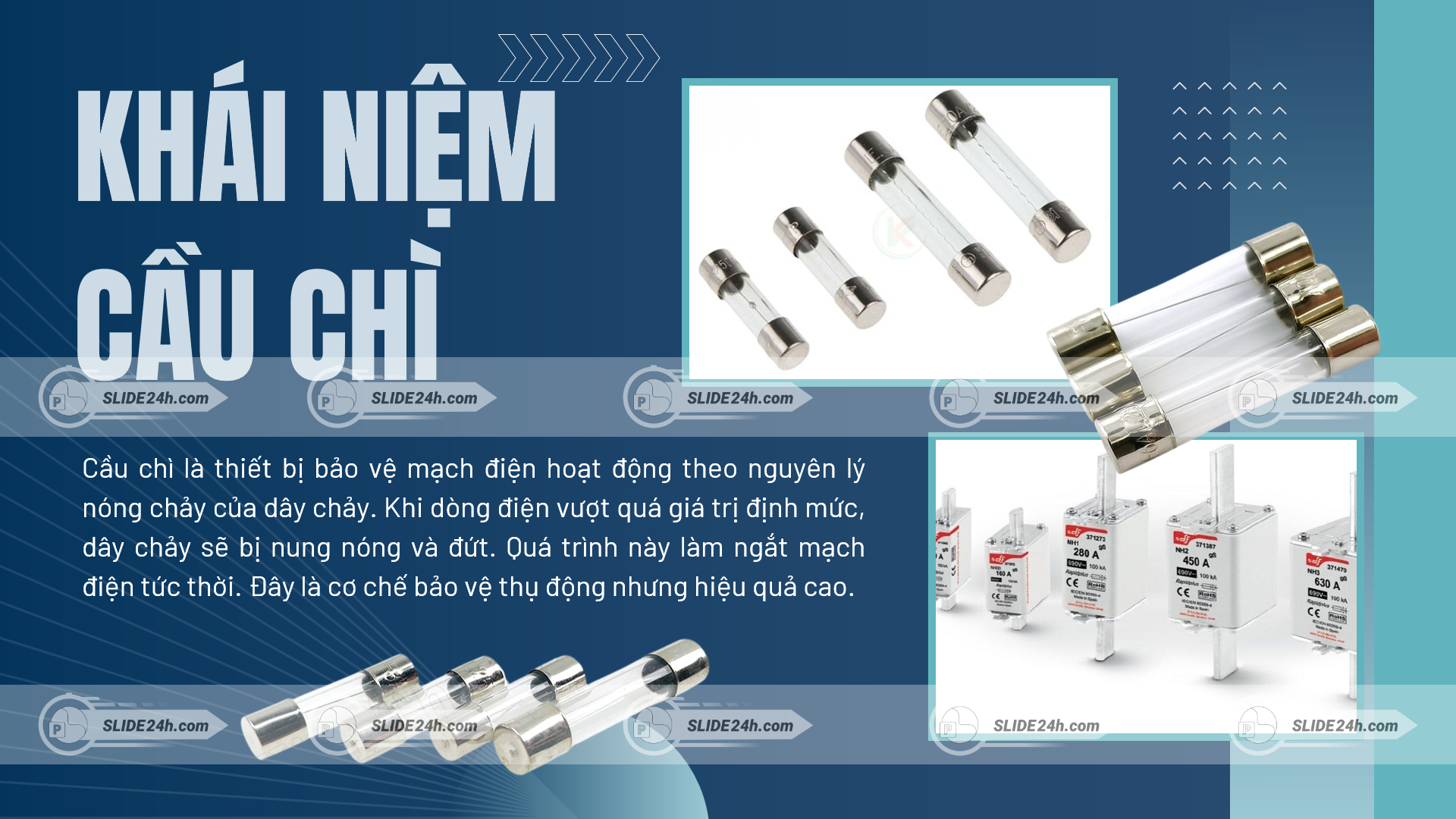

1. Khái niệm cầu chì

Cầu chì là thiết bị bảo vệ điện hoạt động dựa trên nguyên lý nóng chảy của dây dẫn khi dòng điện vượt quá mức cho phép.

Cấu tạo cơ bản gồm:

• Dây chảy (kim loại dễ nóng chảy)

• Vỏ bảo vệ

• Đầu nối điện

2. Nguyên lý hoạt động của cầu chì

Khi dòng điện vượt định mức:

• Dây chảy nóng lên và bị đứt

  Mạch điện bị ngắt ngay lập tức

Đây là cơ chế đơn giản nhưng cực kỳ hiệu quả trong việc ngăn ngừa sự cố điện.

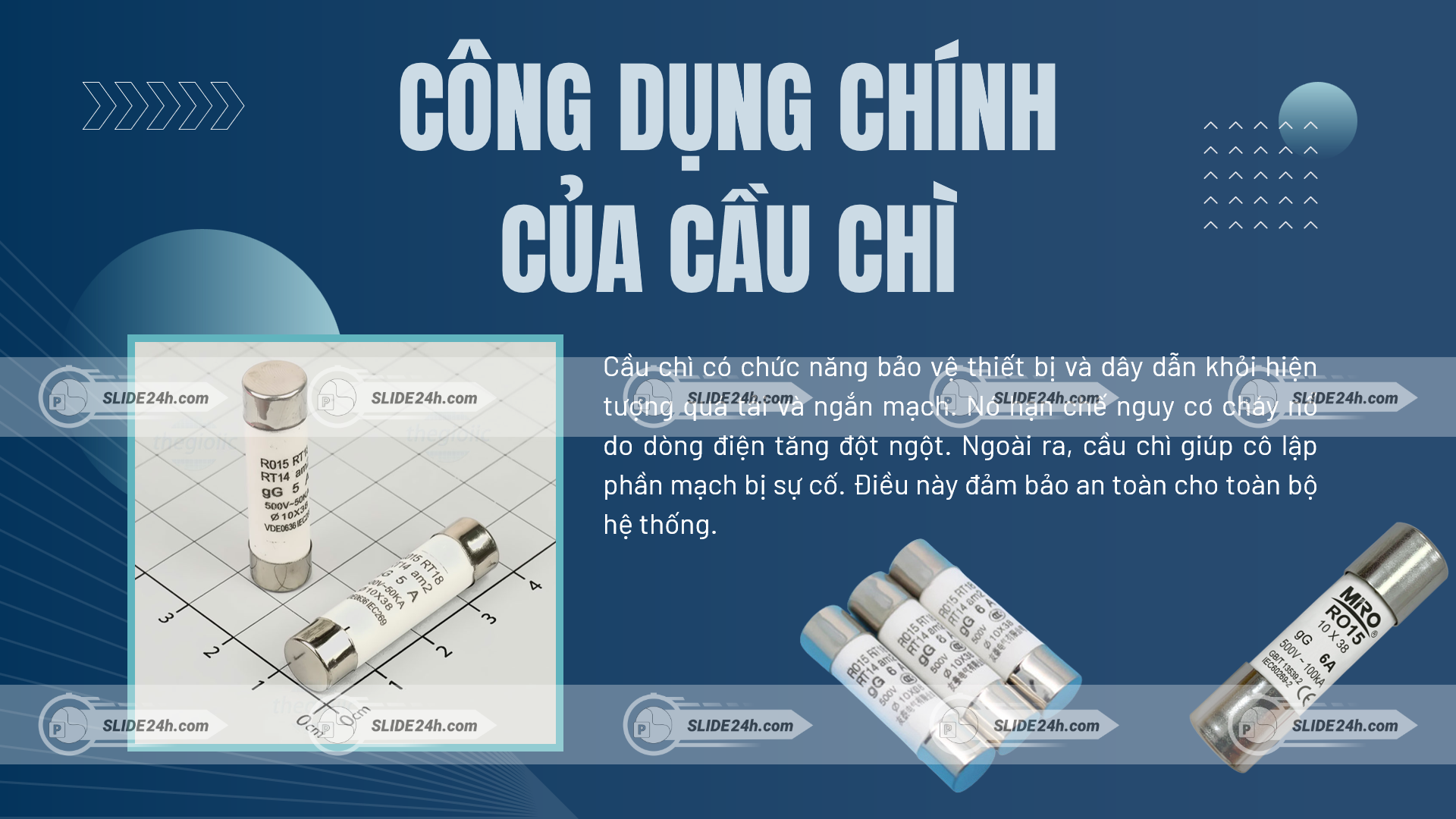

Công dụng của cầu chì trong mạch điện

1. Bảo vệ quá tải bằng cầu chì

• Ngắt mạch khi dòng điện vượt mức cho phép

• Tránh làm hỏng thiết bị điện

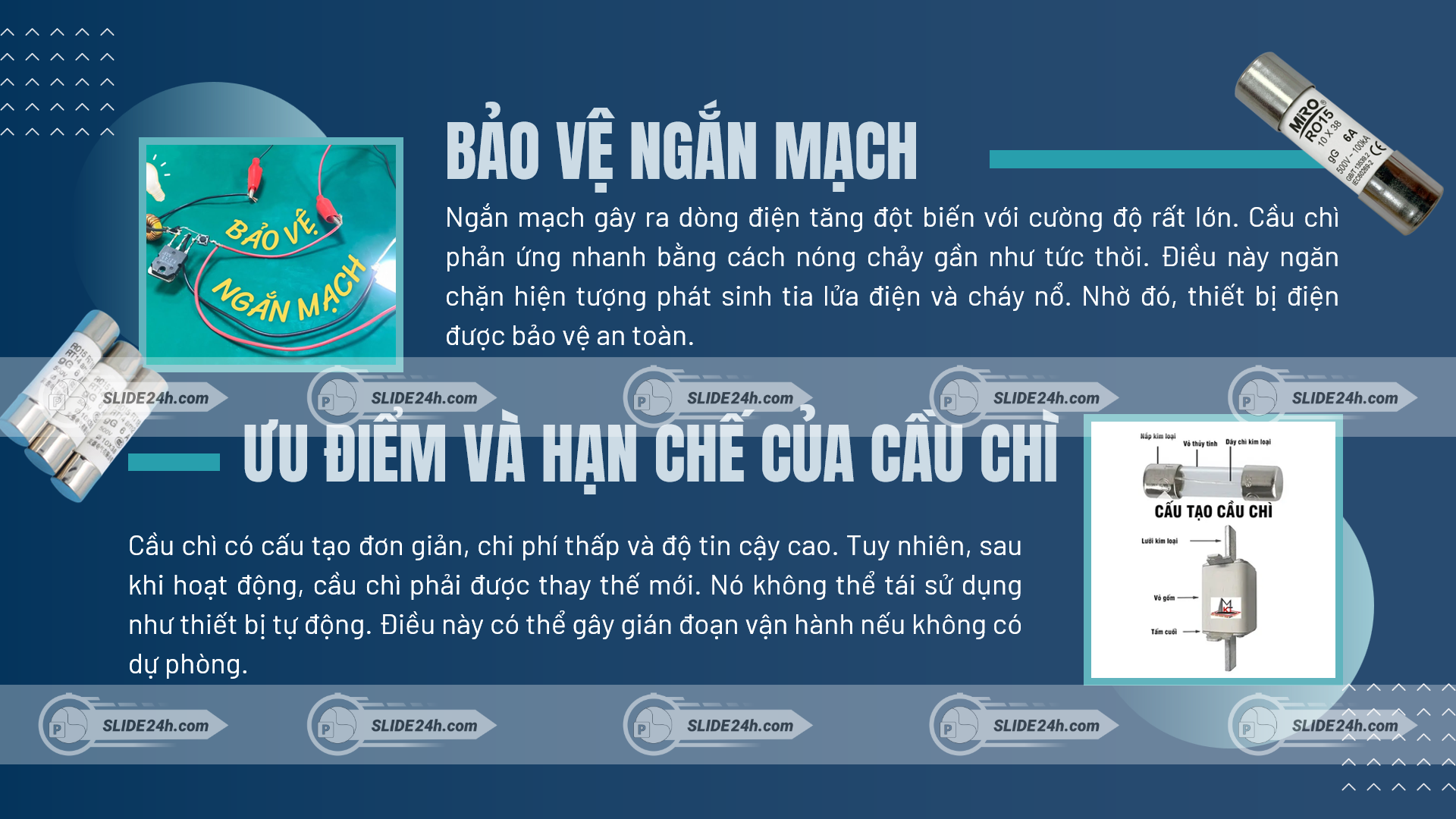

2. Bảo vệ ngắn mạch

• Phản ứng cực nhanh khi dòng tăng đột biến

• Hạn chế cháy nổ và sự cố nguy hiểm

Ưu điểm và hạn chế của cầu chì

1. Ưu điểm

• Cấu tạo đơn giản
  Chi phí thấp
  Độ tin cậy cao

2. Nhược điểm

• Không tái sử dụng sau khi đứt
  Phải thay thế thủ công

Cầu dao tự động (CB) là gì?

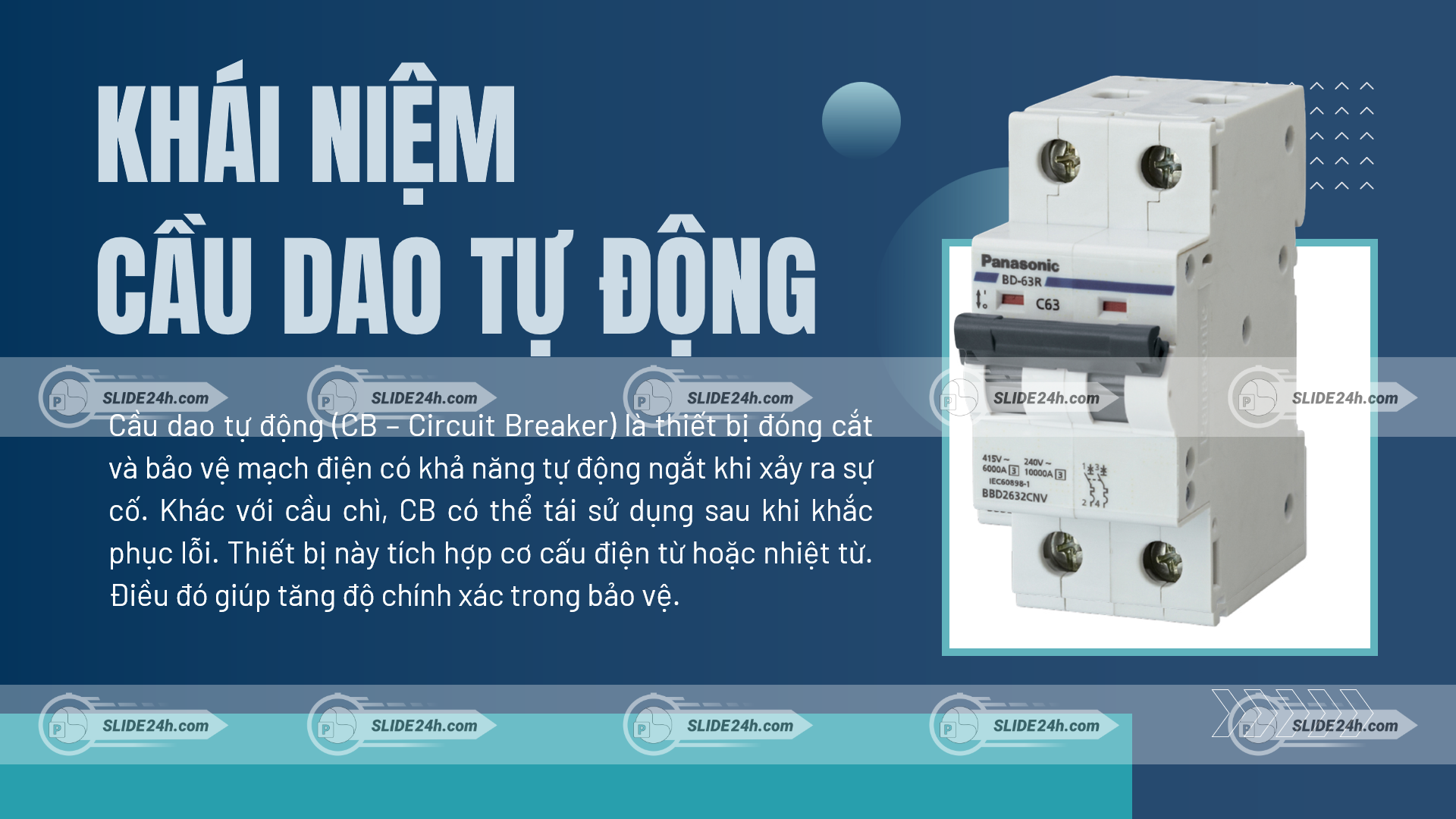

1. Khái niệm CB (Circuit Breaker)
CB là thiết bị đóng cắt điện tự động, có khả năng tái sử dụng nhiều lần sau khi ngắt mạch.

2. Nguyên lý hoạt động của CB

CB hoạt động dựa trên hai cơ chế chính:

• Cơ chế nhiệt (lưỡng kim): bảo vệ quá tải
  Cơ chế điện từ: bảo vệ ngắn mạch

Công dụng của cầu dao tự động (CB)

1. Bảo vệ quá tải

• Tự động ngắt khi dòng điện vượt mức

• Bảo vệ thiết bị điện an toàn

2. Bảo vệ ngắn mạch

• Ngắt mạch tức thời bằng lực điện từ

• Giảm thiểu rủi ro cháy nổ

3. Khả năng đóng cắt thủ công

• Bật/tắt điện dễ dàng

• Hỗ trợ bảo trì hệ thống

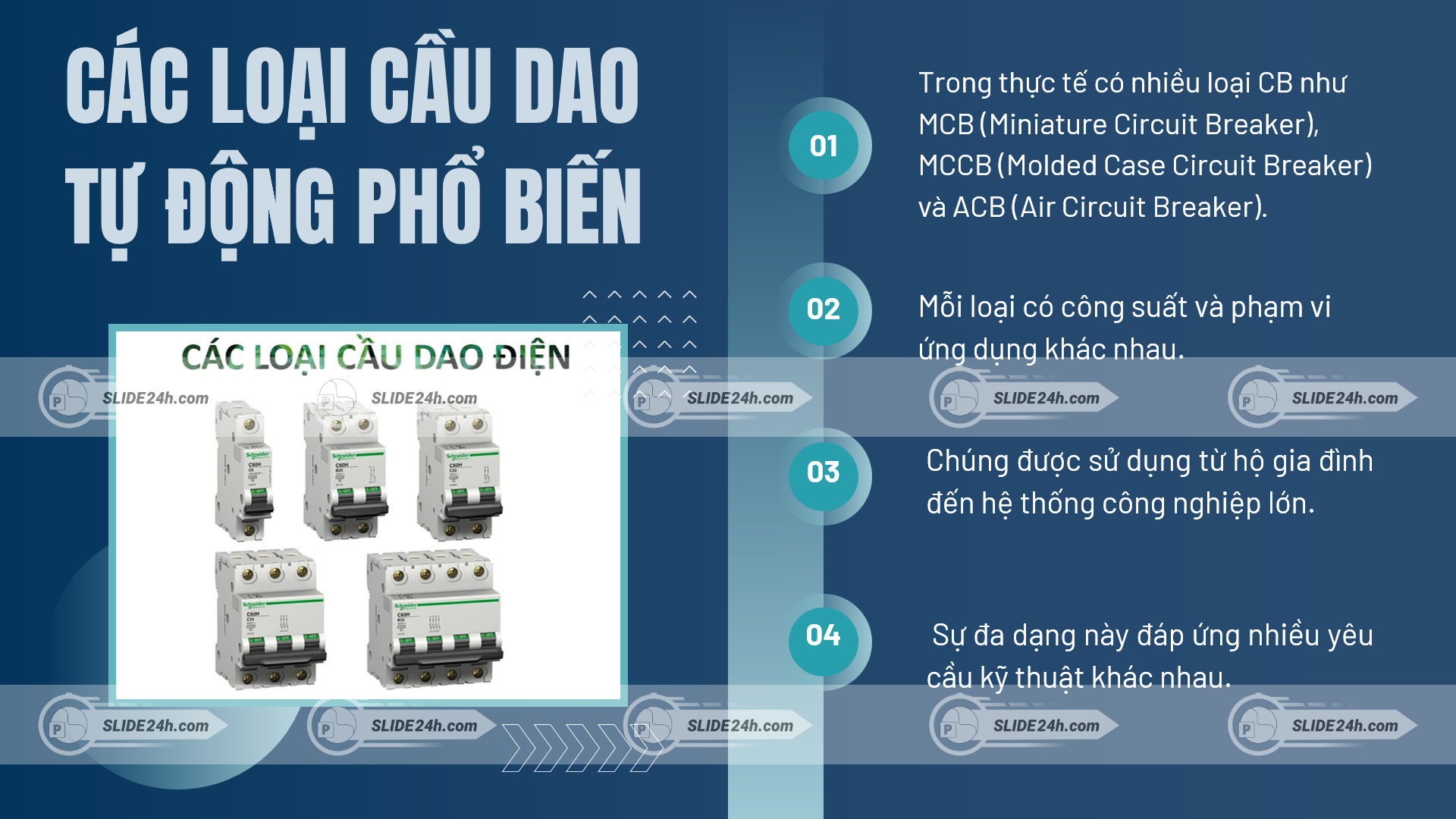

Các loại cầu dao tự động phổ biến

• MCB (Miniature Circuit Breaker): dùng trong dân dụng

  MCCB (Molded Case Circuit Breaker): dùng cho tải trung bình

  ACB (Air Circuit Breaker): dùng trong hệ thống công nghiệp lớn


Mỗi loại CB phù hợp với từng quy mô và mục đích sử dụng khác nhau.

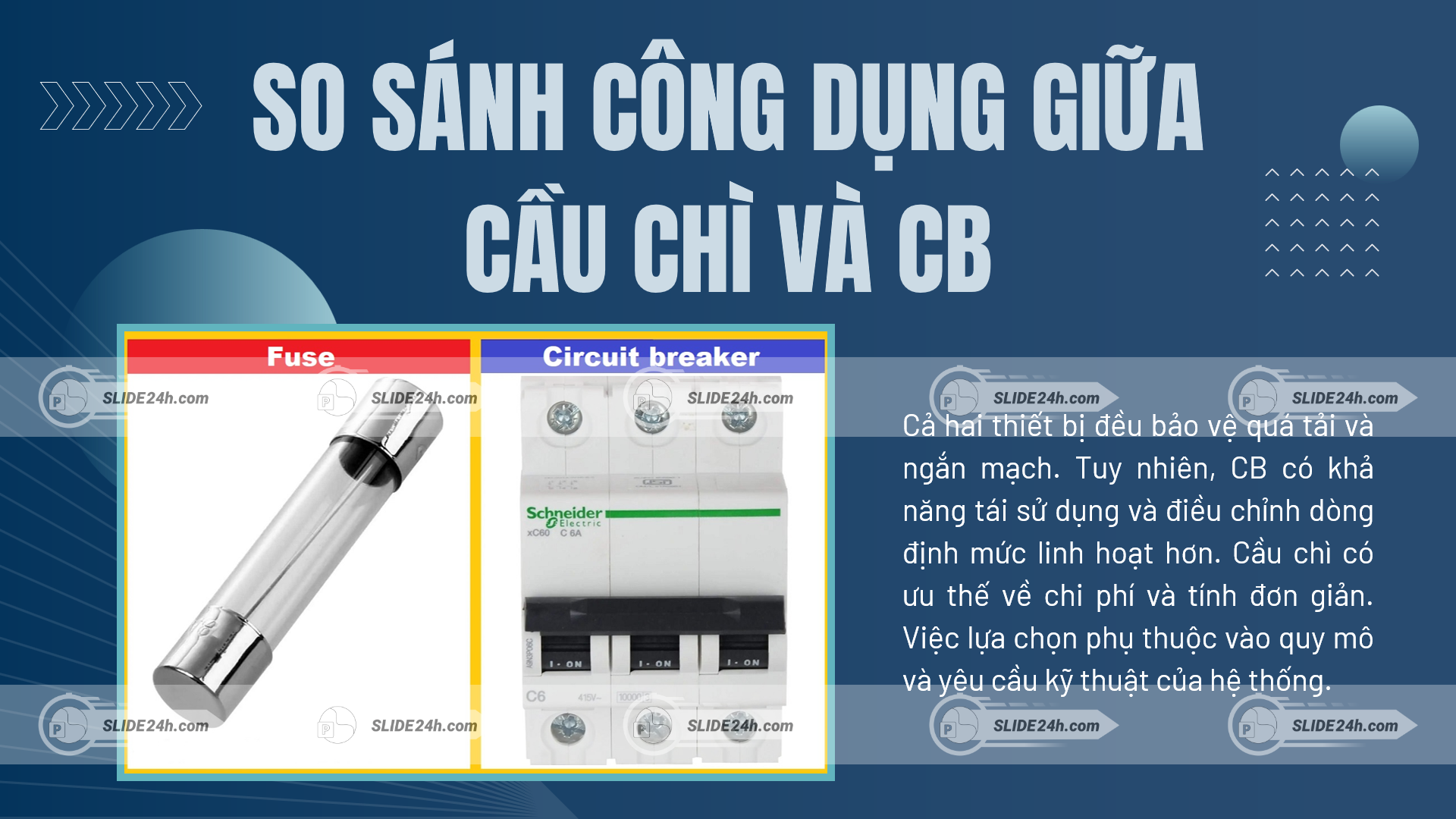

So sánh cầu chì và cầu dao tự động (CB)

1. Điểm giống nhau

• Đều là thiết bị bảo vệ điện

• Có khả năng bảo vệ quá tải và ngắn mạch

2. Vai trò trong hệ thống điện

Trong điện dân dụng

• Bảo vệ thiết bị gia đình

• Ngăn ngừa cháy nổ


Trong điện công nghiệp

• Bảo vệ máy móc công suất lớn

• Đảm bảo hệ thống vận hành ổn định

Khi nào nên dùng cầu chì và khi nào dùng CB?

1. Nên dùng cầu chì khi:

• Hệ thống đơn giản

• Chi phí thấp

• Không yêu cầu tái sử dụng

2. Nên dùng CB khi:

• Hệ thống điện hiện đại

• Cần độ an toàn cao

• Cần thao tác đóng/ngắt nhiều lần

Kết luận

Cầu chì và cầu dao tự động là hai thiết bị không thể thiếu trong mọi hệ thống điện. Việc hiểu rõ nguyên lý và ứng dụng của chúng giúp nâng cao độ an toàn và hiệu quả sử dụng điện.

Bộ slide này là công cụ hữu ích giúp bạn truyền tải kiến thức một cách trực quan, logic và chuyên nghiệp trong học tập cũng như giảng dạy.

Lợi ích khi sử dụng Slide Cầu Chì Và Cầu Dao Tự Động

🌟 Nội dung đầy đủ từ khái niệm, nguyên lý đến ứng dụng thực tế

🌟 Trình bày khoa học, dễ hiểu cho học sinh – sinh viên

🌟 Hỗ trợ giảng dạy hiệu quả trong môn kỹ thuật điện

🌟 Hình ảnh minh họa rõ ràng, tăng tính trực quan

🌟 Dễ dàng chỉnh sửa và sử dụng trong nhiều mục đích
